一、着色器数量，两者势均力敌！

     苹果的处理器最大的看点一直都是GPU，而新A7处理器最大的升级也莫过于升级到IMG PowerVR 6核心架构。相对于PowerVR 5，PowerVR 6架构也是采统一超标量渲染引擎，但改为着色器阵列设计，以四个着色器为一个SIMD 阵列设计。而A7所采用的是IMG PowerVR G6430，4 个SIMD 阵列设计（相当于四核，共16个着色器）。

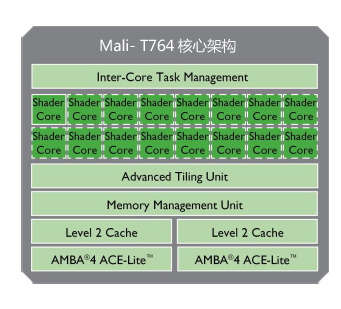

     相较之下，RK3288所采用的Mali-T764并不逊色于A7的PowerVR G6430。Mali-T764采用的是ARM最新的第三代MIDgard架构，也是采用当前PC上GPU一样的统一渲染架构，特点就是在提升通用处理功能的同时，依然保持足够的图形处理效率，包括有64-bit双精度浮点运算和64-bit整数运算，64-bit寻址，shader单元间的内存同步。不过，相对于PowerVR 6430核心所采用分解矢量引擎和scalar引擎的SIMD构架，Mali-T764的运算管线采用128-bit矢量引擎设计，拥有灵活的管线配置。特别是作为Mali –T700系列的最高型号，Mali-T764同样拥有16个Shader着色器，每四个为一组进行配置管理，这样通过单一的调度机制，每个核心群都会分到相同的处理任务，可以根据需要实现性能最佳化。

　　可以说，如果从着色器数量这样的硬性配置上，两者势均力敌，但在运算管线设计上Mali-T764更胜一筹。

二、性能，Mali-T764完胜

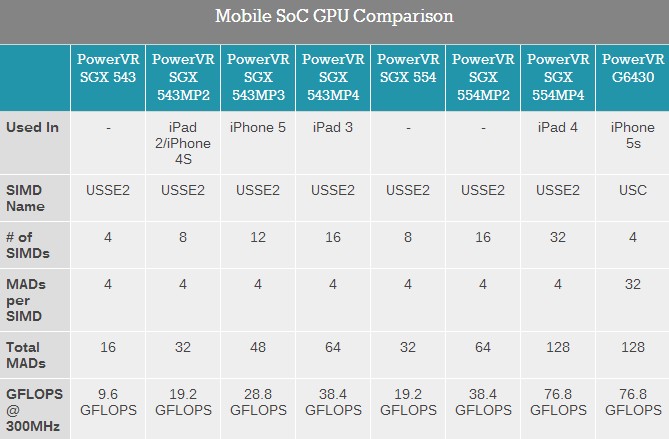

       虽然Mali-T764与PowerVR G6430都拥有四个着色器簇、16核配备，但并不意味着两者的性能就同样势均力敌。虽然目前IMG至今仍没公布PowerVR 6系列中着色器的具体规格配置，但从A7的PowerVR G6430所表现出的性能来看，与A6X处理器PowerVR 554MP4相差不大：同频下浮点性能和iPad4上的SGX554MP4相同，三角填充率及纹理性能是SGX554MP4的两倍左右---115 GFLOPS。这样的性能显然与4*4个这样的着色器族群配置有点名不副实。



       相比之下，同样是采用4*4着色器族群配置的Mali-T764在性能上就要抢眼得多了。Mali-T764每个着色器都配有四个ALU（算数逻辑单元）、一个LSU（本地存储单元）、一个纹理单元， Mali-T764总运算管线达到64条。而且Mali-T764的四个着色器族组都拥有独立的共享L2缓存的核心群，四个核心群之间则通过单一的dispatcher，每个核心群都会分到相同的处理任务。更重要的是，各个shader均拥有独立的线程调度，可对各自的管线分配来自各个线程的程序指令，从而使得各个管线可灵活用于执行来自各自线程的指令，这样如果有128条管线，那么就可以同时运行128个线程，而Mali-T764的shader单元最多能够控制800个以上的线程。这种灵活的线程调度方式，让Mali-T764的shader单元拥有更高的运算效率，甚至拥有媲美于桌面PC般的图形性能。

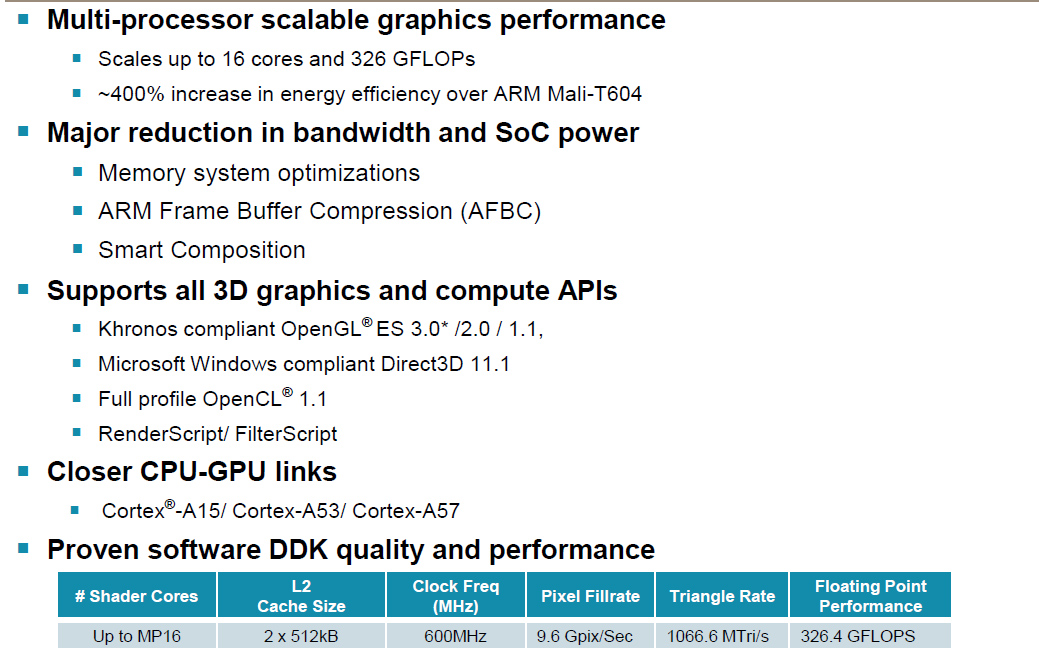

       Mali- T764在600MHz下，色器性能峰值为326.4 GFLOPS、1066M三角形生成率及9600M像素填充率，完胜于A7的PowerVR G6430。这是一个什么样的性能概念呢？举个例，目前Intel的HD 4600核显的性能仅为400GFLOPS，定位低端的GT630显卡性能峰值也仅为336 GFLOPS，而索尼 PS3 这一数值为 230GFlops。这说明RK3288的图形性能并不逊色于低端PC独显，这对平板而言无疑是突破性的图形性能提升。



结语

　　　可以说，配备T764 GPU的RK3288就是一款让人非常兴奋的产品，尤其是其 GPU 呈现出爆涨式的图形性能已经远远领先目前任何一款移动 GPU，在一定程序上将改变未来平板技术发展的游戏规则。据业内消息，近一两个月内，RK3288 新品就将全面暴发，消费者可持续关注。
