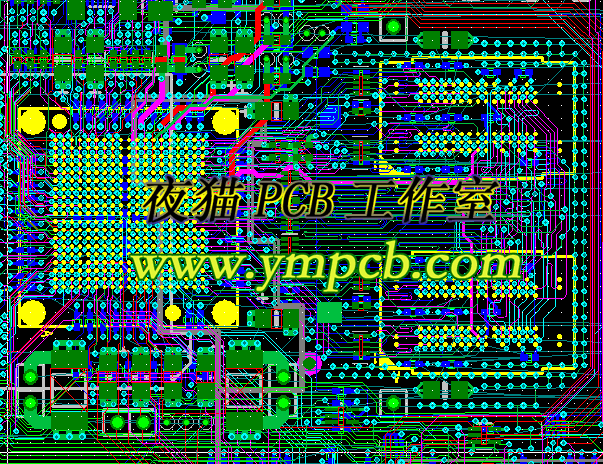

[推荐]TI DM6437 PCB设计 DM6437 PCB layout TMS320DM6437

DaVinci DM6437 概述
TMS320DM6437是TI公司2006年推出的、专门为高性能、低成本视频应用开发的、主频600MHz的、32位定点DSP达芬奇 (DaVinci(TM)) 技术的处理器系列。 TMS320DM6437具有下列特点：
  采用TI第3代超长指令集结构(VelociTI.3)的TMS320C64x+ DSP内核，主频可达600MHz，支持8个8位或4个16位并行MAC运算，峰值处理能力高达4800MIPS，可实时处理8路CIF或3路D1格式的H.264编码算法。   采用2级Cache存储器体系结构，片上有32K字节RAM/Cache可配置的1级程序存储器L1P，48K字节RAM + 32K字节RAM/Cache可配置的1级数据存储器L1D，和128K字节RAM/Cache可配置的2级程序/数据存储器L2，存储器体系结构更灵活、合理，有利于提高图像处理代码/数据的吞吐率。
  片上具有64通道增强型DMA控制器EDMA3，其支持复杂的数据类型的传输，有利于图像数据的高效传输和格式变换。
  丰富的外部存储器接口：一个专用的32位、200MHz、256M字节寻址空间的DDR2存储器接口用于接口高速、大容量的DDR2存储器，以存储代码和数据;一个8位、64M字节寻址空间的异步存储器接口用于接口8位Nor Flash或Nand Flash，以存储固化代码。   丰富的片上外设：一个专用的单通道视频输入接口，既可以方便地与各种数字视频输入标准接口，还具有常用的视频预处理功能;一个专用的单通道视频输出接口，既可以提供多种模拟视频输出标准，还可以提供各种数字视频输出标准接口，并且在视频输出之前，还支持多个视频窗口管理及在视频画面上叠加文本数据;一个多通道音频串口，可无缝接口音频Codec器件，实现模拟视频信号的输入/输出;一个I2C总线，可无缝接口视频解码器/编码器和音频Codec的控制口，方便实现音/视频编解码器的控制;32位PCI总线，方便与PC机接口，实现多板并行工作。10/100M以太网MAC，方便实现嵌入式视频网络化要求;16位HPI接口，方便实现主/从结构的双处理器视频处理系统。   由上可知，DM6437是非常适合于作为单通道视频处理系统的主处理器。为了使DM6437适用于多通道视频监控系统，需要将多个视频通道的数据复合后，再通过DM6437片上视频输入接口输入。所以，下面将着重对DM6437的片上视频输入/输出接口逐一介绍。 DM6437视频子系统VPSS
  DM6437片上视频输入/输出接口统称为视频子系统VPSS，DM6437的视频子系统由二部分组成，一是视频处理前端，用于输入数字视频数据，为多种标准的数字视频输入提供接口，并为输入的数字视频数据作必要的预处理。二是视频处理后端，用于输出数字视频数据，以驱动显示器显示视频图像。
  DM6437视频处理前端VPFE为视频处理系统提供二大功能，一是为多种标准数字视频输入提供无缝接口，二是为各种视频处理应用提供必要的预处理。
  DM6437数字视频输入接口被称为CCD控制器，为输入数字视频流提供数据通路和必需的同步信号，其功能如下：   *16位视频数据总线
  *像素时钟频率最高可达75MHz
  *可直接接口CCD或CMOS图像传感器   *可接口8/10位BT.656标准数字视频流
  *可接口8/16位带行、场同步信号的YCbCr 4:2:2格式数字视频流   对于视频监控应用来说，视频信号一般为来自于摄像头的模拟视频信号，其经视频解码器转换为8/10位BT.656或8/16位带行、场同步信号的YCbCr 4:2:2数字视频流，再输入到DSP中进行处理。
